如何用三个开关控一个灯?
从简单到复杂

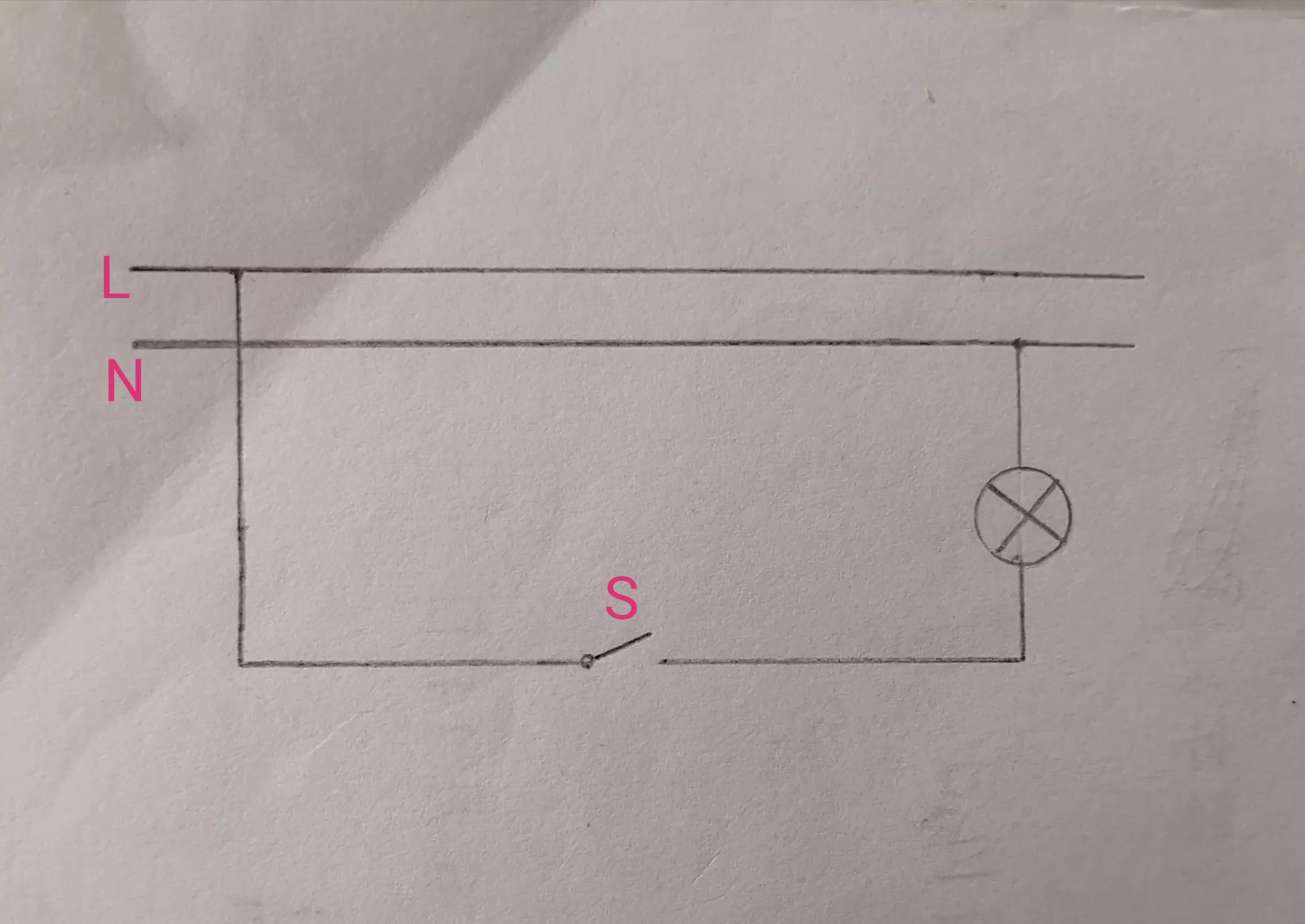

一灯一控,应该都会,使用一个单刀单掷开关,注意开关接火线。

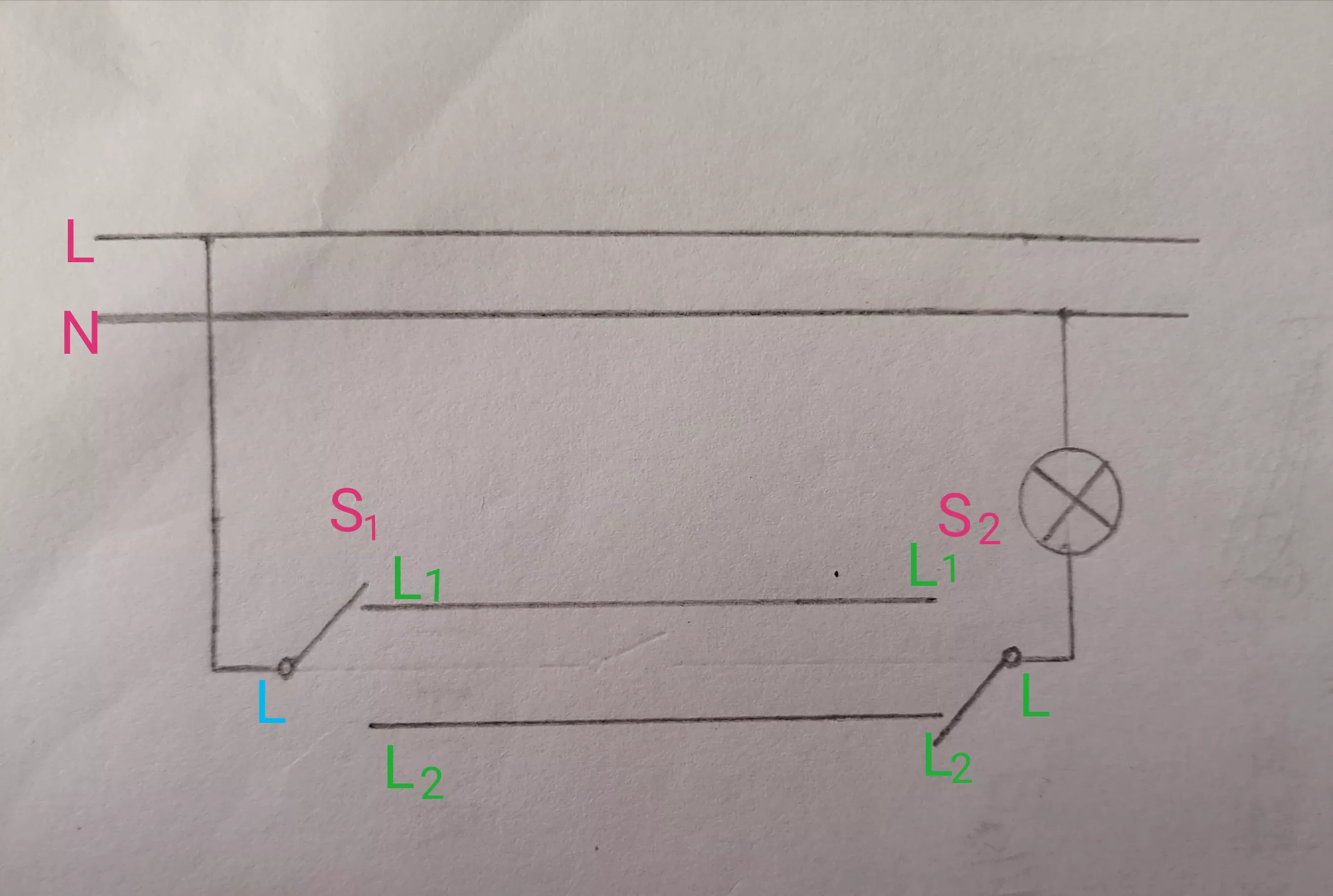

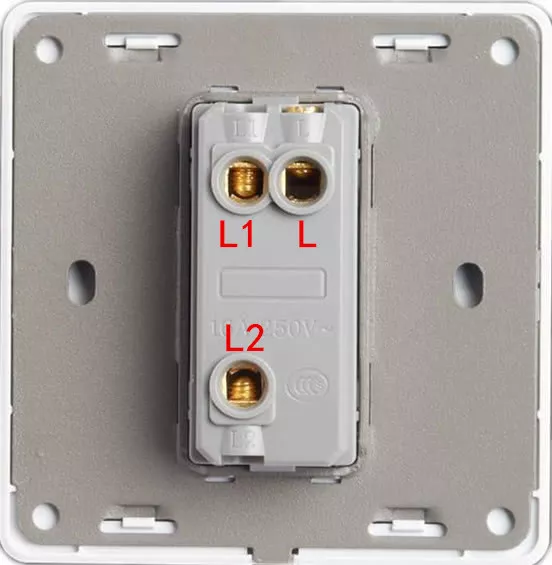

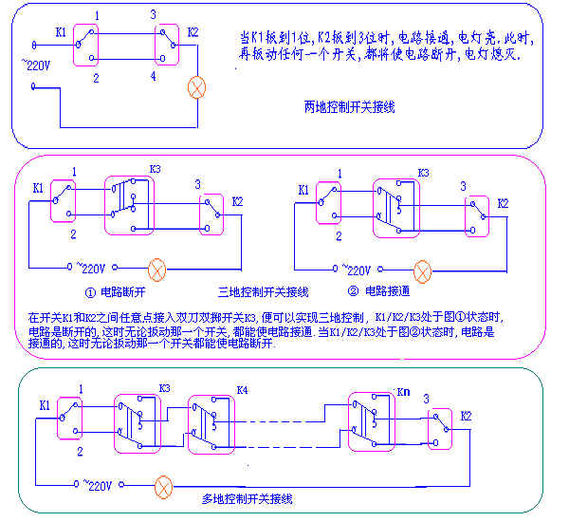

一灯双控,上图中,开关S去掉,接上两个单刀双掷开关,注意L为动触点,分别连接两线头,两开关的静触点L1、L2分别连接。

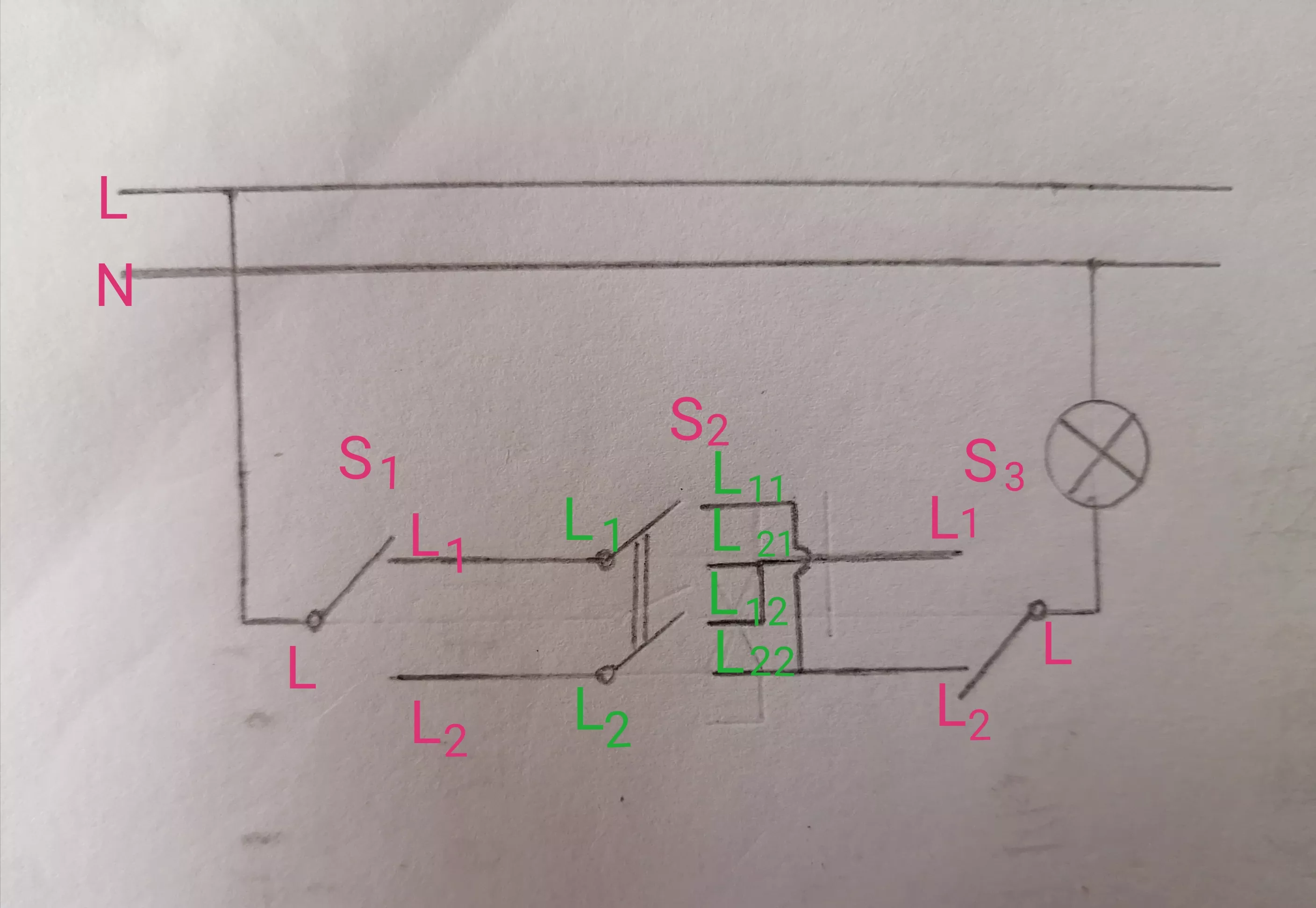

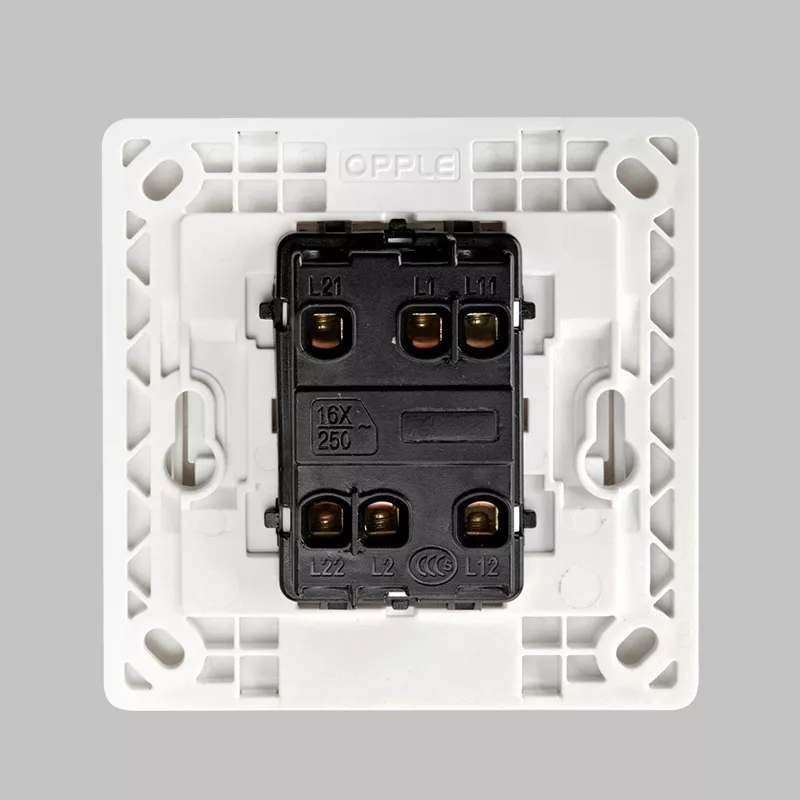

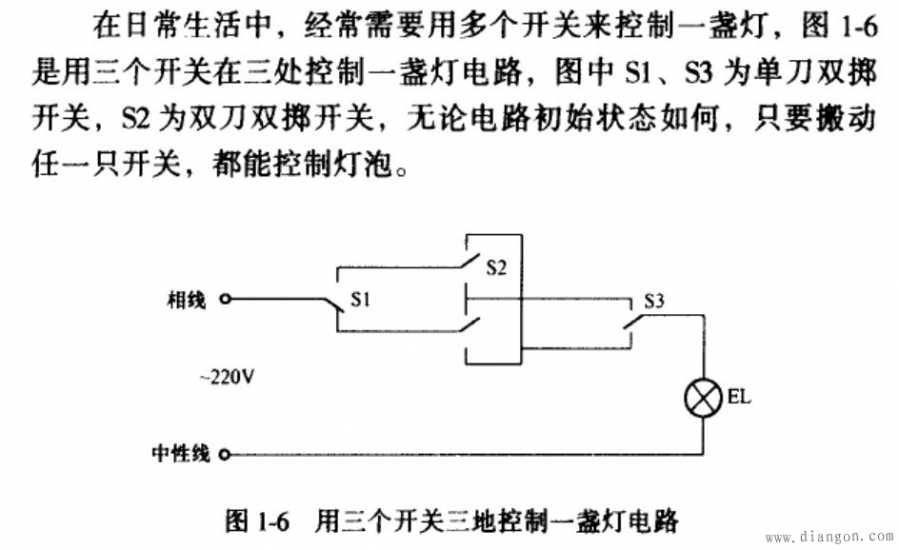

一灯三控,将上图中,连接两开关静触点的电线切断,再接上一个双刀双掷开关。一侧分别接动触点L1和L2,另一侧分别连接静触点。

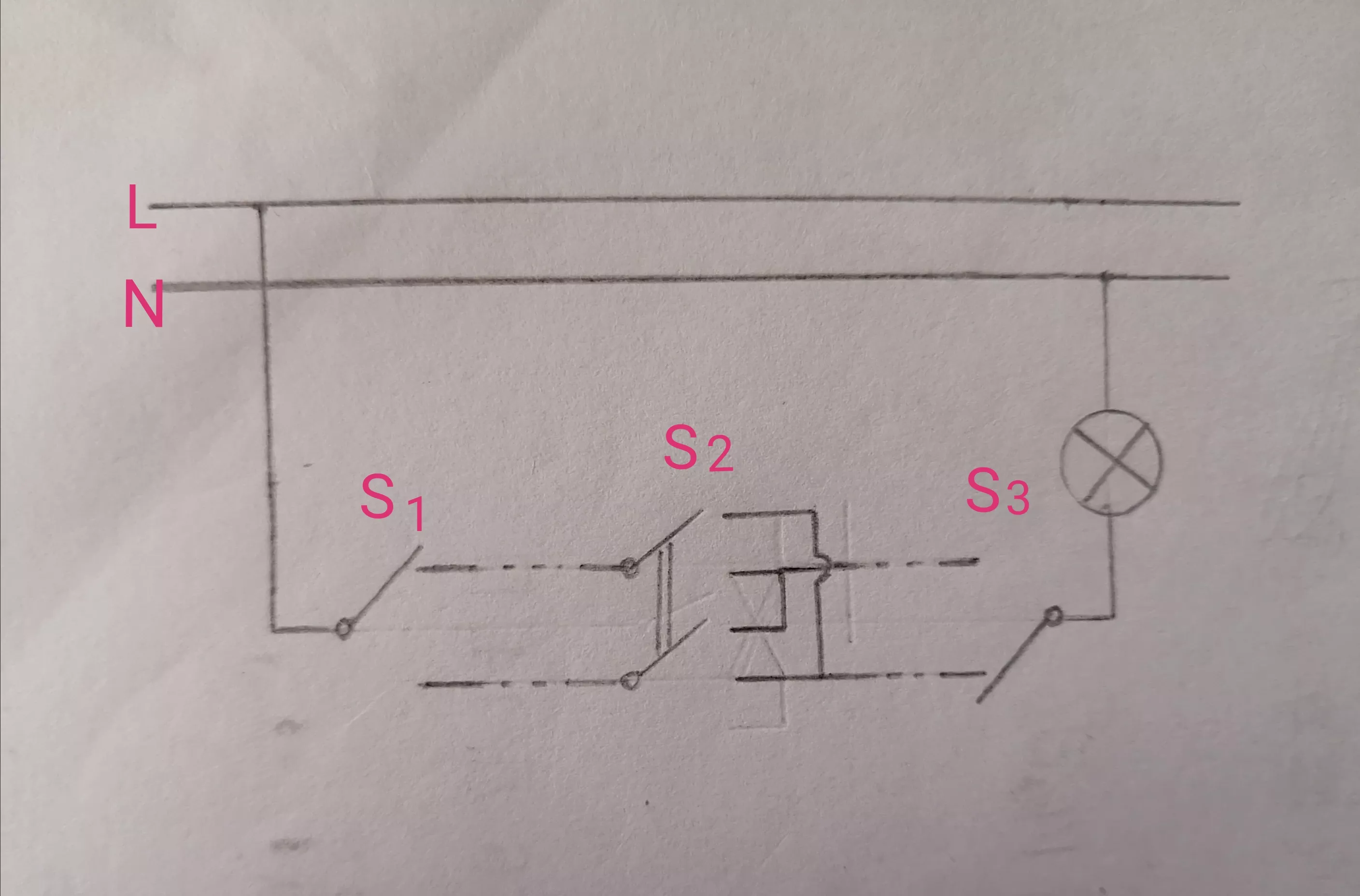

一灯N控,在上图中开关S1与S2之间或者开关S2与S3之间,接入双刀双控开关,可实现一灯N控。
如何用三个开关控一个灯?

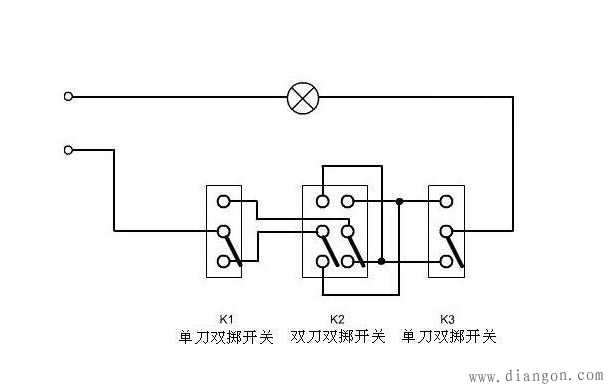

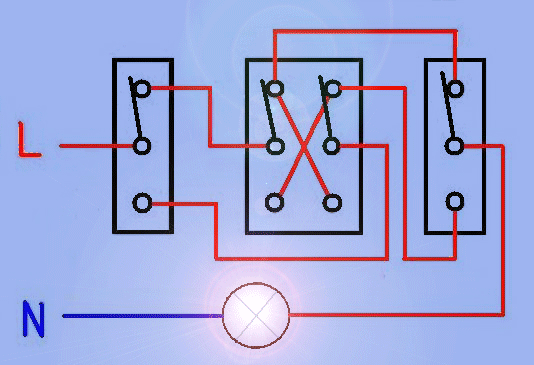

三个开关控制一个灯线路。你会放双控的基础上在把两根联络线剪断,加一个三控开关就行了。须注意的是联络线剪断是4个头,三控开关就正好是4个接点。
