    为什么电路中电流经过用电器就不会短路?

    朋友们好,我是电子及工控技术,我来回答这个问题。对于这个问题要从两个方面来回答,一方面是电气设备的内阻大小;另一方面是电路中短路产生的原因。我们知道不管是家里的家用电器,还是工控领域中的电气设备,它们都是有内阻的。

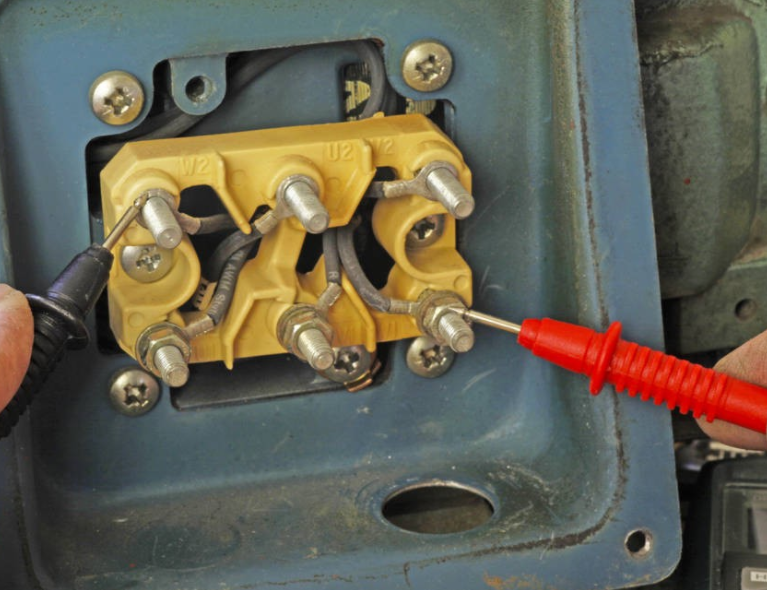

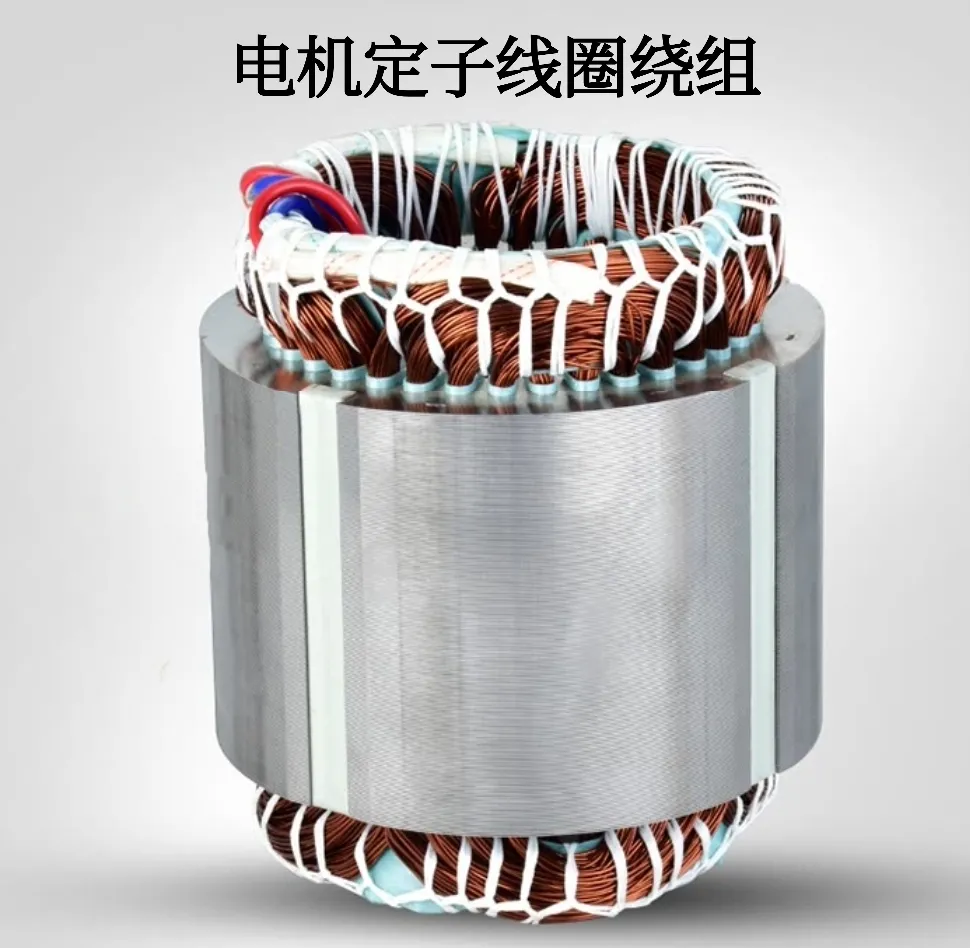

    一般来说电器的功率越大,它的内阻就越小,流过电器的电流就越大。比如我们在工控领域常见的各种电机,它的内部就嵌入了许多绕组,这些绕组是由一些铜质的漆包线构成的,当我们用万用表去测量这些绕组的电阻时,每相绕组都会呈现一定的阻值。根据电机不同的功率,绕组呈现的阻值也就不同,因此我们在维修电机时,常常会用万用表去测量电机绕组的阻值大小,如果测量绕组的电阻较小时,就有可能是绕组的匝间出现短路故障。我们会根据阻值大小来判断电机绕组有没有局部短路的故障或者有短路的问题。

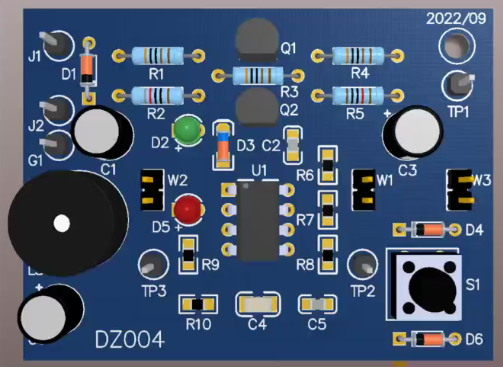

    在电器中除了主电路来驱动各种电机,在控制电路中也会有内阻。维修过电路的朋友都知道,在电路中,如果是继电器线路,它的电阻主要体现了各种继电器线圈的阻值;如果是电子元器件,它的输入电路主要体现在各种电子元器件的连接关系上,比如现在的电器中,它的控制电路往往用的都是直流电,这时就需要整流环节、滤波环节等,甚至有的还会用到场效应管、三极管来作为振荡管或者作为调整管,这些电子元器件的组合对外体现整个控制电路的内阻,一般内阻的阻值都比较大,有的会达到几百千欧的阻值,当有电压加到用电器的输入端时,流过电路内部的电流就会受到限制,并且使电流达到了规定的范围内。

    我们在维修电路时,当用万用表去测量电路的电源输入端时,会发现万用表的电阻值非常小,甚至它的电阻几乎为零了,这时就可以肯定地说电路内部发生了短路了,电路一旦短路,它的电流是非常大的,常常是由于某个电子元器件被击穿所导致的。我们在使用电器时一定要规范,避免电器发生短路事故。

    总的来说,电器通电之所以不会产生短路,就是由于每台电器都有它的内阻,并且每种电器的内阻都是不一样的,是它把电器内部的电流限制在一定的范围内,不至于电器发生短路事故。

    以上就是我对这个问题的看法,欢迎朋友们分享、讨论,感谢关注、转发、点赞。

    为什么电路中电流经过用电器就不会短路?

    为什么电路中电流经过电器就不会短路?

    ★所有的电器,工程师们根据它们的工作性质有电阻性、电感性及电容性,都设计有额定电压、额定电流、额定功率,并且都可以长时间工作,没有其他原因不会轻而易举损坏,一旦损坏可能就会发生短路现象。

    无论单相、三相负载,所有的电器正常工作时,电路中的电流是由电源的一端经过用电器具,回到电源的另一端,形成回路。

    ★在电路中由于各种各样的原因电流流通的路径不再经过用电设备,回到电源中的另一端,这样的电路称为短路。电器如果它一旦出现短路,由于电路中的电阻值大大降低,由此往往伴随着电路中的电流剧增,甚至使电源和连接导线由于过流后,导致严重发热,直至烧毁或发生电器火灾。

    ★日常生活中,我们常见的电器设备分为电阻性负载、电感性负载和电容性负载三种。无论电器设备形式怎样,电流流过电器设备时,就会把电能转换为其他形式的能量。电能通过电动机这种电感性负载,由于感抗的原因,好像它的电阻值很小,正常工作时,它是不会短路的,它会将电能转换成机械能去驱动机械负载等。

    ★一切客观事物本来都是互相联系的和具有内部规律的,在交流电路中,对于纯电阻电路,如果电器设备的性质是电阻性负载,那么它在电路中,基本适用于欧姆定律,其表现出它的和电流、电压、电阻这三者之间存在的关系 即 I=U/R,从欧姆定律公式可知,当电阻值一定时,加在电阻上的电压越大,则流经电阻的电流越大。如果说是负载出现短路故障,此时它的电阻值接近于0,那么简单的用欧姆定律去理解,除电源的内阻外,其最后计算出来的电流非常大,远远超过正常值。

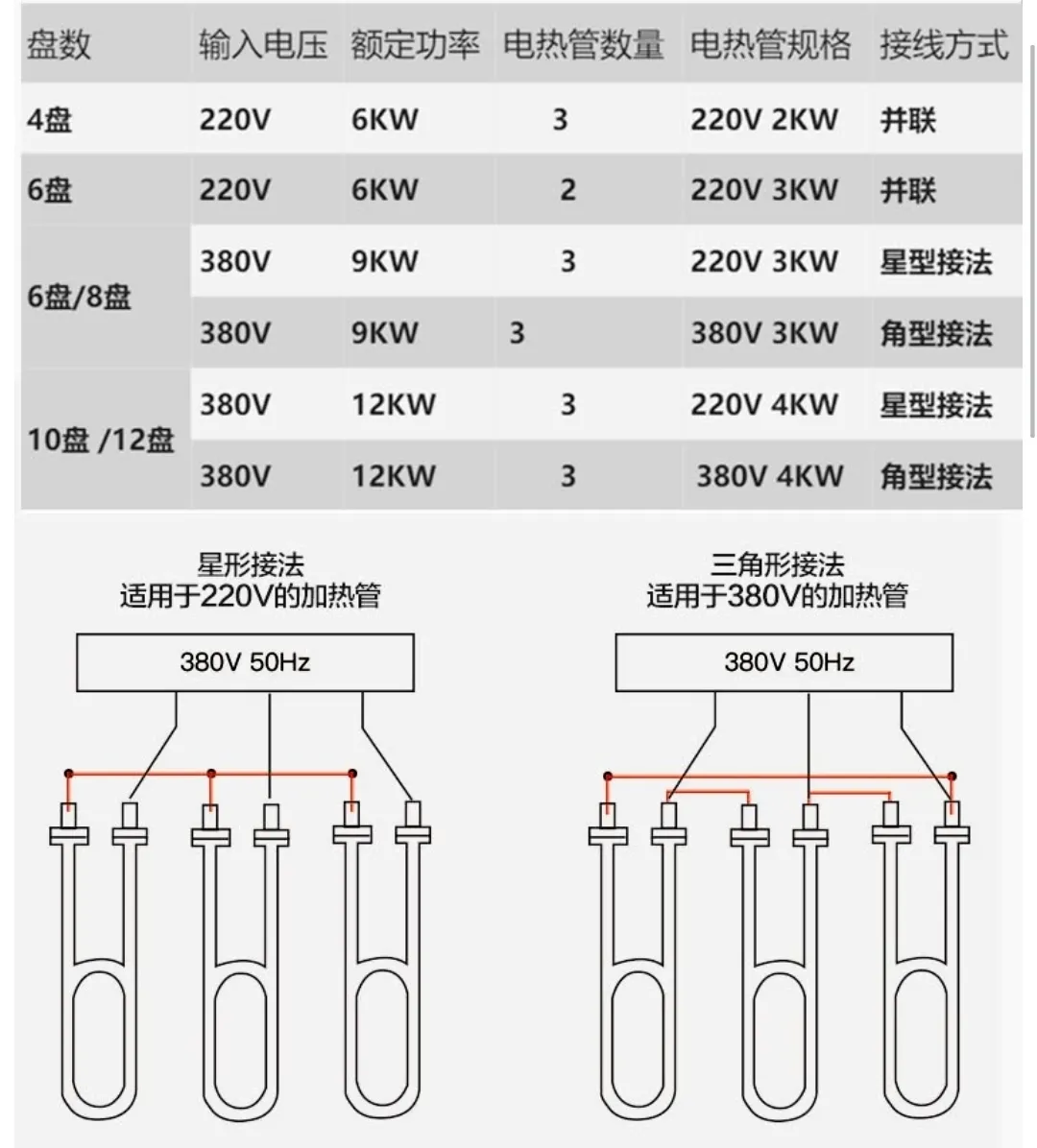

    ★例如电烤箱等,它是标准的电阻性负载,通过额定电压及额定电流时,会产生大量的热能,来满足设备的最终目的。

    再者,电工学中计算公式中,也反映了电功率与电流、电压三者之间存在的关系,即 P=UI或者转换后 P=I²R P=U²/R。

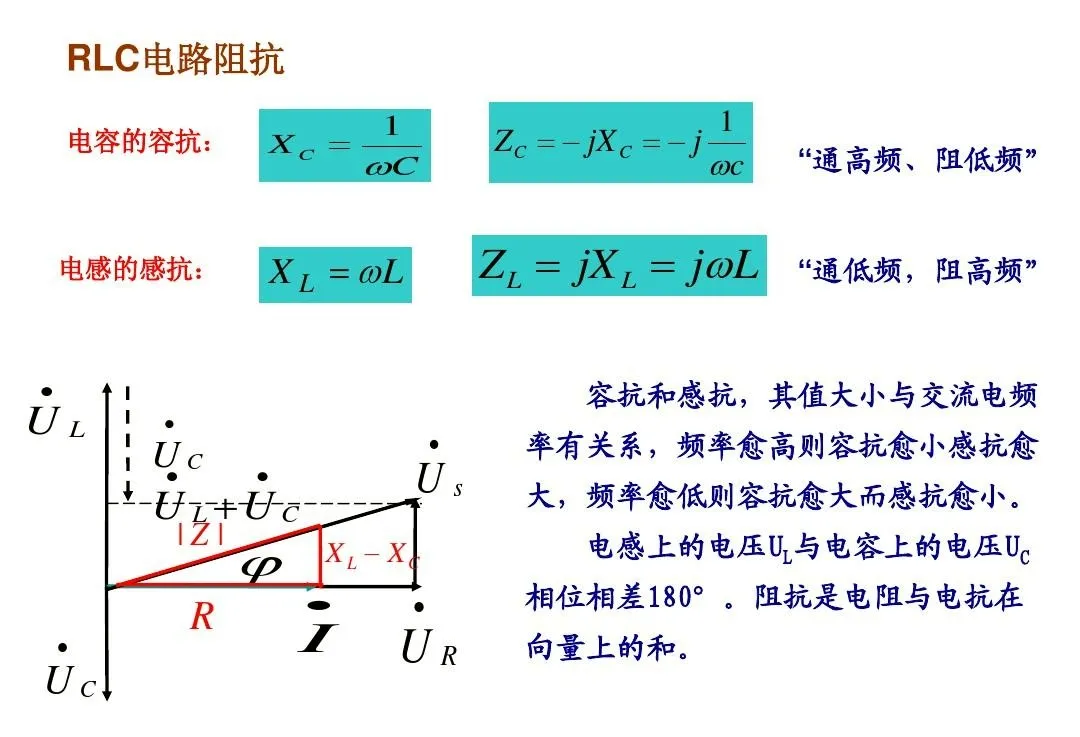

    对于纯电感性负载的电路,它的阻抗就是就是电感器的感抗,用Xʟ表示,计算它的电流公式为 I=U/Xʟ,而Xʟ计算公式为Xʟ=2πfL=ωL。式中的L为电感量,单位为亨利;Xʟ是电感L的感抗,单位是欧姆;U是交流电压的有效值,单位是伏特;I是交流电流有效值,单位是安倍;f是交流电的频率,单位是赫兹;ω是交流电的角频率。

    例如:有一只电感L为0.1H的电感,使用于频率为50Hz的交流电路中,电感器的感抗是 Xʟ=2π×50×0.1=31.4Ω

    纯电感电路具有二个特点:1是纯电感电路中的交流电压U和交流电流I之间有一相位差,即交流电流I要滞后于交流电压U的90⁰;2是纯电感电路中只是电能和磁能的不断转换,而没有能量的损失,即纯电感电路是不消耗功率的。

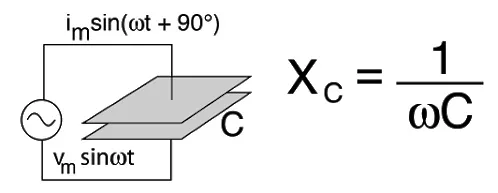

    对于纯电容性电路,它的阻抗就是电容器的容抗,用Xᴄ表示。纯电容电路它要满足以下关系,即 I=U/Xʟ 容抗计算表达式Xʟ=1/2πfC=1/ωC,式中的C为电容量,单位是法拉;Xʟ为电容C的容抗,单位是欧姆;U是交流电压的有效值,单位是伏特;I是交流电流的有效值,单位是安倍;f是交流电的频率,单位为赫兹;ω是交流电的角频率。

    例如:有一只C=10μF的电容器,应用于频率为50Hz的交流电路中,问电容器的容抗是:

    Xʟ=1/2π×50×10×10⁻⁶=318Ω。

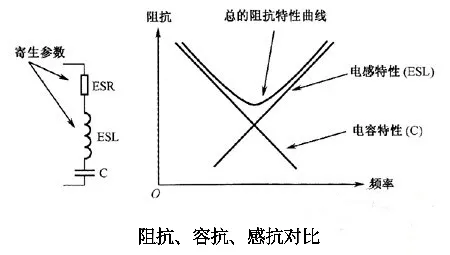

    纯电容电路也有二个特点:1是纯电容电路中的交流电压U和交流电流I之间也有一个相位差,即交流电流I要超前于交流电压U的90⁰;二是纯电容电路也只是存储电能和释放电能(即充电和放电),没有能量的损失,即纯电容电路亦是不消耗功率的。应该指出的是,实际上在上述电路中,总是存在有电阻的,因此电压和电流之间的相位差总要小于90⁰。

    ♦最后,本人总结一下,以上均为比较通俗易懂的介绍,理论也只是最简单的比较直观的公式,作为一个从业电工,也只有从基础理论上来慢慢的学习,才会有提高。

    知足常乐2021.11.19日星期五于上海
