卫生间等电位能不能跟地线连接?
1、热水器插座的地线一定要接到卫生间等电位端子箱(原理看2/3/4点),卫生间等电位要接哪些?如下图所示。
2、假如没有卫生间局部等电位,热水器漏电了会咋?

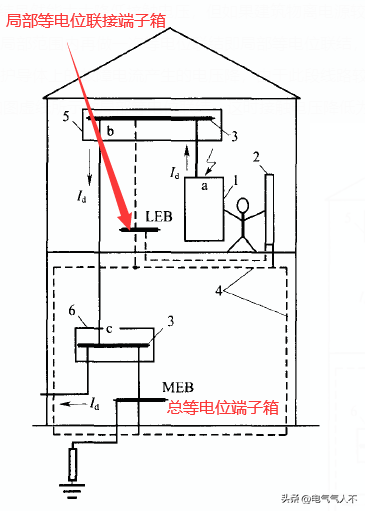

看下图,假定那个电气设备1就是卫生间的热水器,吹风机发生单相接地故障,通俗讲就是火线破皮接触热水器金属外壳了。
故障电流路径是从a-b-c然后通过TN-S系统的PE线回到变电所的变压器中性点。再看下人体的预期接触电压,现在人一手抓着热水器花洒的外壳,一手摸到了暖气片(假如没有暖气片也没关系,人两脚总要踩着钢筋混凝土地板)。
总等电位联接和局部等电位联接的效果
1-电气设备;2-暖气片;3-保护导体;
4-结构钢筋;5-插座;
6-进线配电箱;Id-故障电流
我们知道有电流流过导体,导体就会产生压差就是电压。
那现在一手摸着暖气片一手抓着热水器,等于一手是暖气片的电位也就是这栋楼MEB的电位,一手是热水器的外壳的电位。可以理解为一手抓a点,一手抓c点。人两只手的电压差等于故障电流Id乘以ac段的电阻Rac(欧姆定律)。
你说这个电压差大于25V,这人是不是芭比Q了。
3、假如有卫生间局部等电位,热水器漏电了会咋?
按第2点分析,没有局部等电位,人的手承压是a-c的压降。那么有了等电位呢。看下,一手抓的暖气片,暖气片电位是LEB的电位,一手抓的热水器外壳。
可以理解为一手抓a点一手抓b点。人两只手的电压差等于故障电流Id乘以ab段的电阻Rab(欧姆定律)。由于ab段很短,这个电压差几乎不可能大于25V,这人还可以接着淋浴接着舞。
4、是否要把卫生间插座内接地线接入进去?

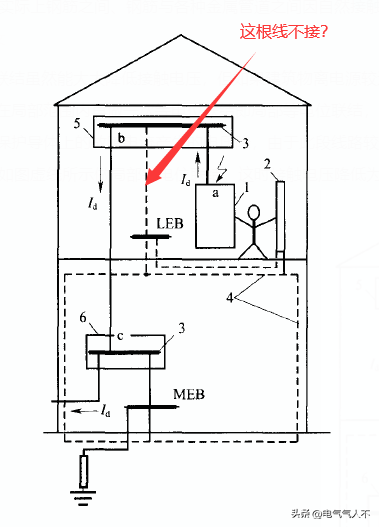

肯定要接啊。假如热水器插座的PE线不接入LEB,也就是图中LEB到b那段虚线没有。那人一手摸暖气片,电位是图中LEB电位也是MEB的电位,一手握着热水器外壳。等于人还是一手抓a一手抓c。人两只手的电压差还是等于故障电流Id乘以ac段的电阻Rac(欧姆定律)。这不跟只有MEB,没有LEB一样了嘛(就是第2点分析的情况)。
这人还怎么接着淋浴接着舞?做了LEB却不接入PE,不等于放着肤白貌美的媳妇儿不用还出去乱搞一样?
局部等电位联接(LEB)不接插座PE线的情况
1-电气设备;2-暖气片;3-保护导体;
4-结构钢筋;5-插座;
6-进线配电箱;Id-故障电流
5、网络上流传的包括上面有人回答的说法,从别的房间改接的PE线不接入LEB,从户内箱直接来的PE线才接入LEB,是否是胡扯?
不好意思,只能说是胡扯,是在谋财害命。理由如第4点分析(有LEB却不接PE?)。
不过我国正经设计师出的图纸,是不可能把卫生间插座跟其他房间插座共回路的。这个国家规范不允许。
6、我国住宅卫生间内LEB设置的现状如何?
只能说很不理想。设计图纸和一次施工验收肯定有LEB的。这是设计方,监理方,质监站等各部门必检项目。

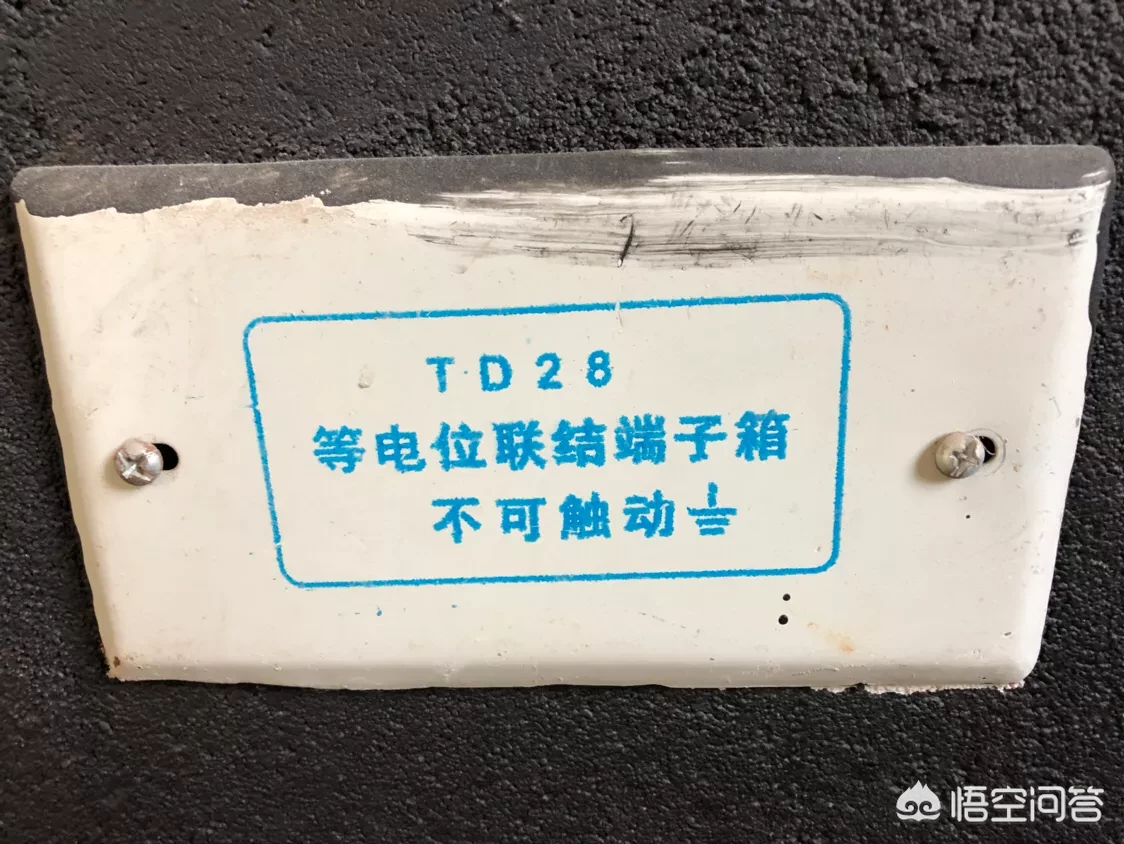

但是由于套内空间产权属于个人,其二次装修不需要政府各部门严格的监管,再加上无良的装修公司推波助澜,导致经常有人把那个憨憨的铁盒子给堵到瓷砖里面,甚至拆掉卖废品。大哥,你拆掉的不是铁憨憨,可能是你的生命安全。
7、那为啥很多住宅拆了LEB,也都屁事儿都没发生?
只能说国家是不会把对人民生命安全的保障措施,只放在一个筐里面的。
LEB只是底线措施,第三道防护。首先配电回路要求像吹风机这样的移动式设备的供电回路,发生短路故障必须0.4S内断电;其次是套内插座回路必须设置瞬动的剩余电流保护(俗称漏电保);最后又要求做LEB 。可谓用心良苦,三位一体保护你。
纵然如此,这个行业内的人都知道,几乎每年还是有洗澡时被电击致死的事故发生。而且大部分都发生在城中村或者二改房里(一套房分割了好几间,分别出租,卫生间没办法做等电位)。
因为第一道和第二道防护依赖产品,产品不合格,直接就被突破了,如果第三道防线LEB恰好也没有,那就发生事故了。
卫生间等电位能不能跟地线连接?
卫生间等电位能不能跟地线连接?根据最新版的防雷与接地工程标准图集(12D10)的要求,家居杂坛首先给出答案是卫生间等电位是应跟地线连接的。下面家居杂坛就来给大家分析卫生间等电位为什么应与地线连接。
首先家居杂坛给大家说说防雷、接地、总等电电位、局部等电位:

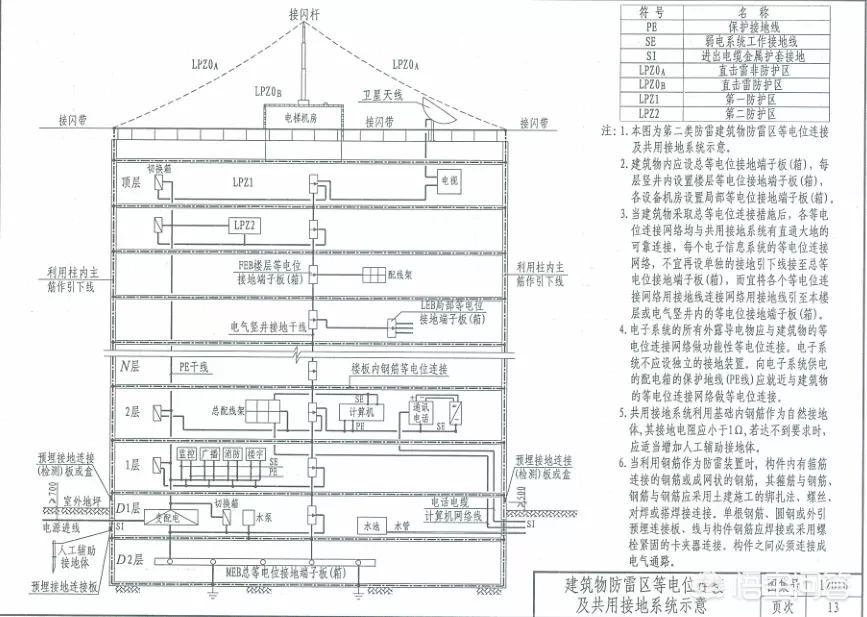

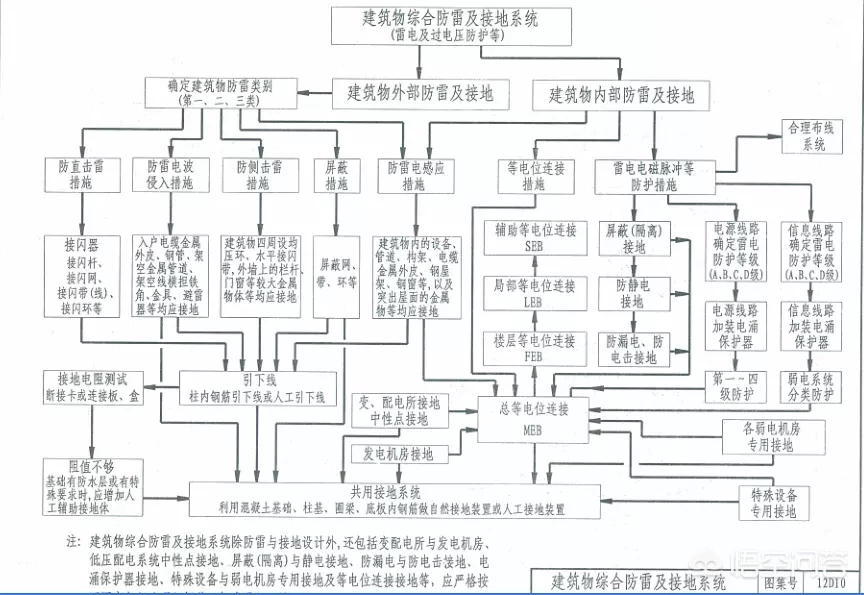

- 建筑物综合防雷与接地系统包括建筑物的外部防雷与接地(包括防直击雷措施、防雷电波侵入措施、防侧击雷措施、屏蔽措施、防雷电感应措施),建筑物内部防雷与接地(包括防雷电感应措施、等电位连接措施、雷电电磁脉冲等防护措施);
防雷系统由接闪器、引下线、接地极组成的;
接地系统,防雷和接地一般来说都是共用同一个接地体;

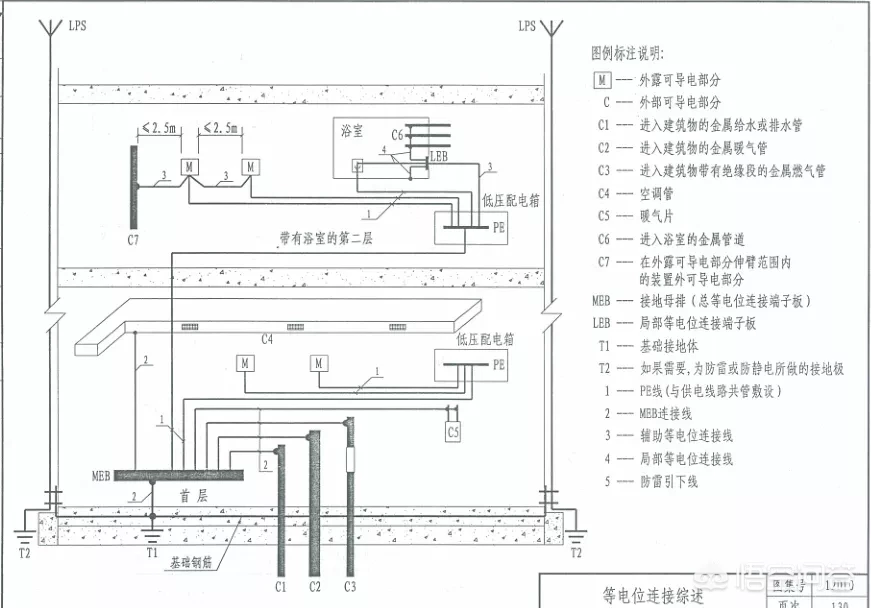

总等电位,是在各个电源进线处附近,将所有的金属管道如上下水、热力、燃气、建筑物金属结构体等可导电部分互相连通;
局部等电位是与房间内(例如卫生间)的金属管道如给排水管道、采暖管道与建筑物钢筋网等做可靠的局部等电位连接。
其次家居杂坛就来给大家分析卫生间等电位为什么应与地线连接:
- 从上面的论述我们可以看出,所有的接地系统都是共用接地极,最终将电流导入到大地的,无论防雷与接地还是总等电位局部等电位;

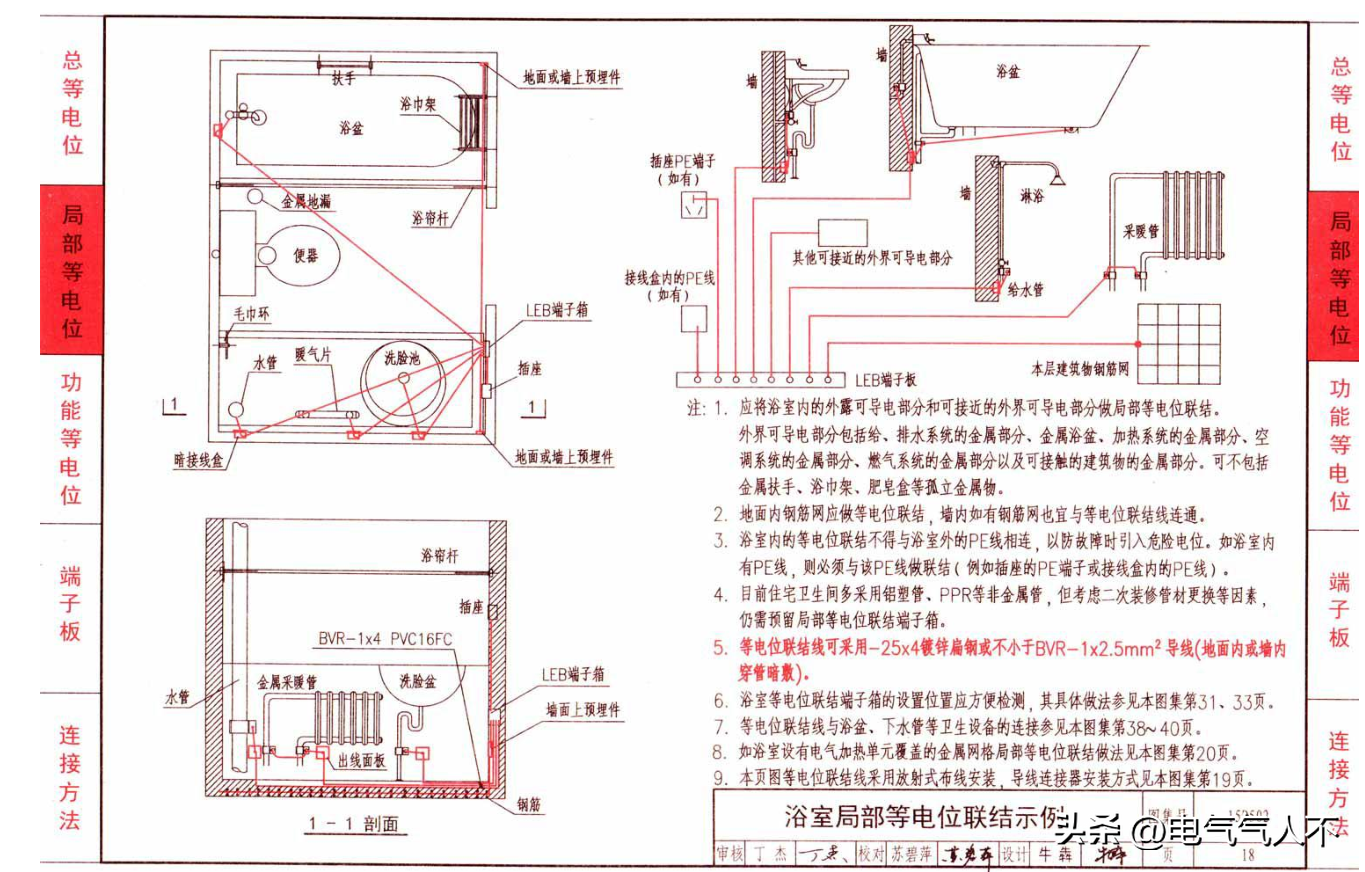

我们来看防雷与接地工程12D10标准图集P141到P142的卫生间局部等电位连接示例的要求;
局部等电位连接应包括卫生间内金属给、排水管道、金属浴盆、金属采暖管道、电源PE线以及地面墙面内钢筋网,可不包括金属地漏、扶手、浴巾架、浴帘杆、肥皂盒等孤立物体;
卫生间地面内钢筋网宜与LEB环型线连接,当墙体是混凝土墙体时,墙内钢筋网也宜与LEB环型线连接;
当卫生间内设有电器设备包括电源插座时,此区域内电源PE线即地线应与LEB环型线连接,这个地方用到的是应,应的意思就是必须;
LEB环型线以及引入出线盒部分采用25×4镀锌扁钢沿墙暗敷,引出时采用BV1×2.5平方的铜线,LEB环型线安装下沿距地宜0.2米,过门时沿地暗敷。
通过上面卫生间局部等电位的标准做法介绍,我们可以知道区域内电源PE线即地线是必须与LEB环型线连接的,而不是能不能的问题,是必须与地线连接。

关于卫生间等电位能不能跟地线连接的问题,家居杂坛都给大家分析完了,希望能够帮助到大家!以上都是个人观点仅供大家参考,如有不足之处欢迎大家留言讨论指正!最后还是恳请大家关注一下家居杂坛,多给家居杂坛点赞评论转发,万分感谢!
