一个电表装了三支电流互感器，每支互感器电流比为100/5A，怎么计算实际用电量？
看似一个简单的问题，在我之前居然没人答对。

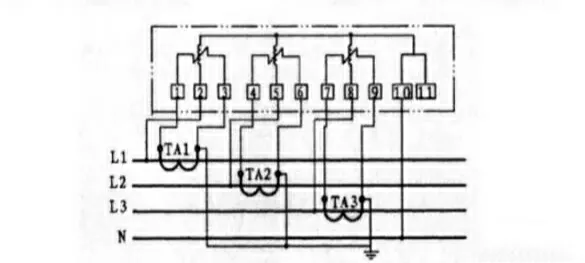

这是一个三相四线电能表，要用三个电流互感器，接线原理如图1。
电流互感器是把大电流成倍数变为小电流5A（1A）的变流器，原理与变压器类似。
如100/5的电流互感器就是把100A电流变小20倍成为5A电流输出，这个倍数就是100/5=20倍。那么电能表是按变小20倍记录用电量的，实际的用电量应该把电能表记录数乘以20。

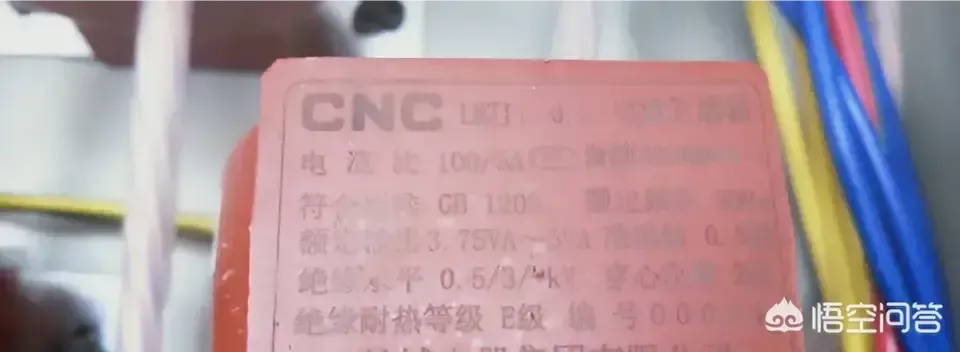

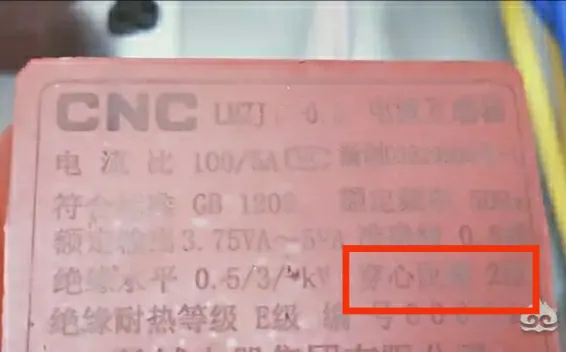

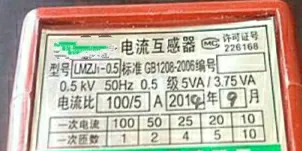

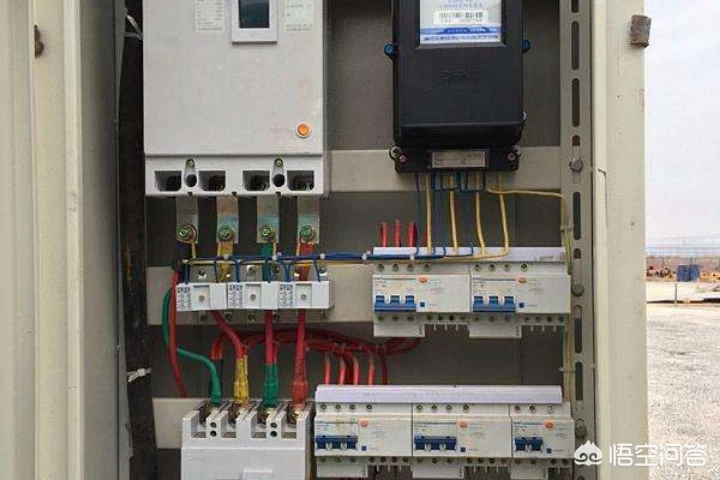

但是从提问者提供的实物图来看，又不应该这样简单计算，从图2可见三个互感器都只穿了一匝电源线，而图3的铭牌上有穿心匝数2匝的说明，如图4中红框。

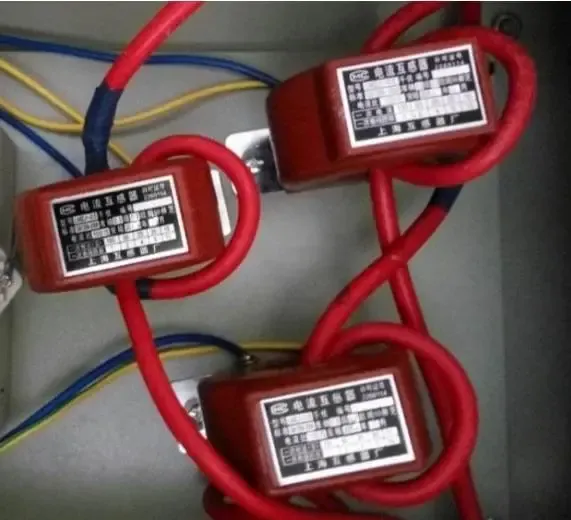

也就是说这个电流互感器穿心匝数必须是2匝，变比才是100/5的，就要像图5这样穿。

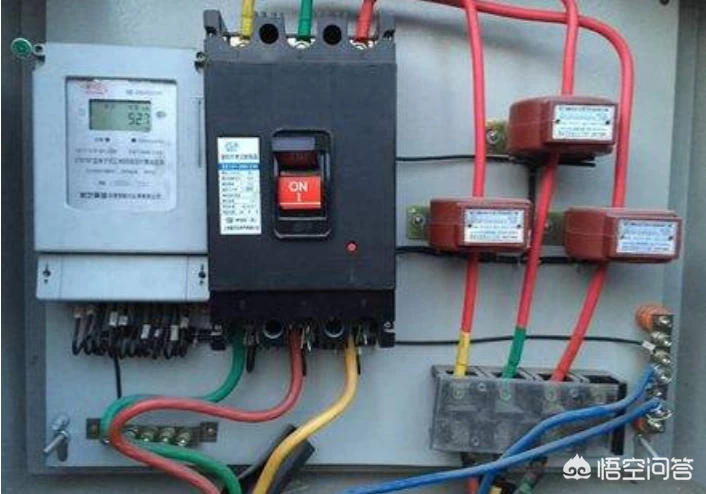

而实际上是图2的穿法，这就变成了实际的变比是200/5，200/5=40倍。
因此实际的用电量应该把电能表记录数乘以40。

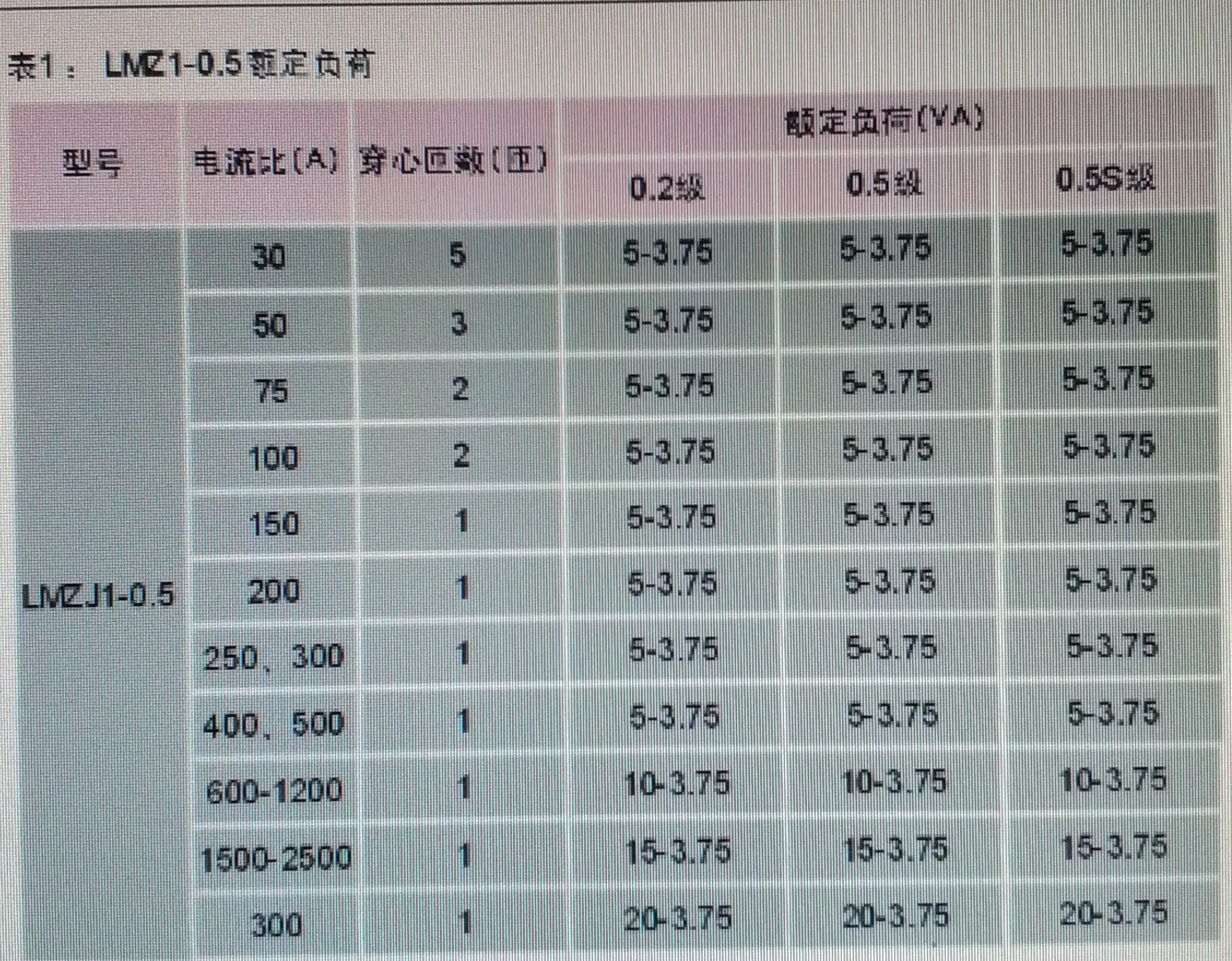

电流互感器的变比一定要对应穿心匝数，从上表可见变比75/5的互感器，穿心匝数也是2匝，而50/5的穿心匝数是3匝，30/5的穿心匝数是5匝。

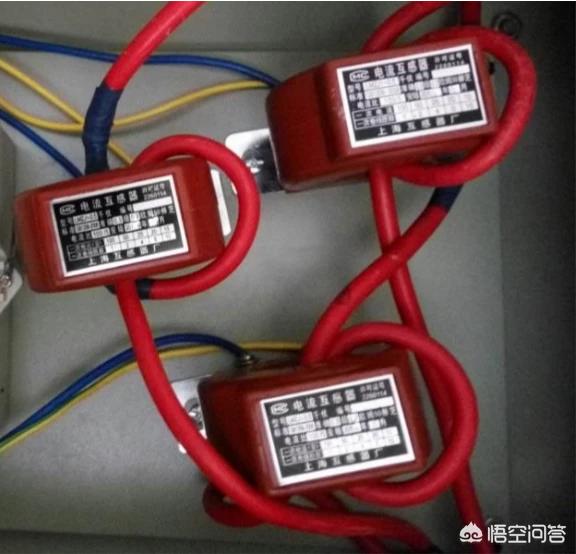

变比与穿心匝数不同厂家产品有所不同，如下图的电流互感器100/5时只穿1匝。
因此使用前必须仔细看看铭牌数据，不要犯经验主义错误。
一个电表装了三支电流互感器，每支互感器电流比为100/5A，怎么计算实际用电量？
１、电流互感器的原理和作用不再赘述，其工作原理示意图如下，
实际用电量 ＝ 电能表显示的数字 × 电流互感器的倍率。
２、实际运用中怎样看电流互感器的倍率：

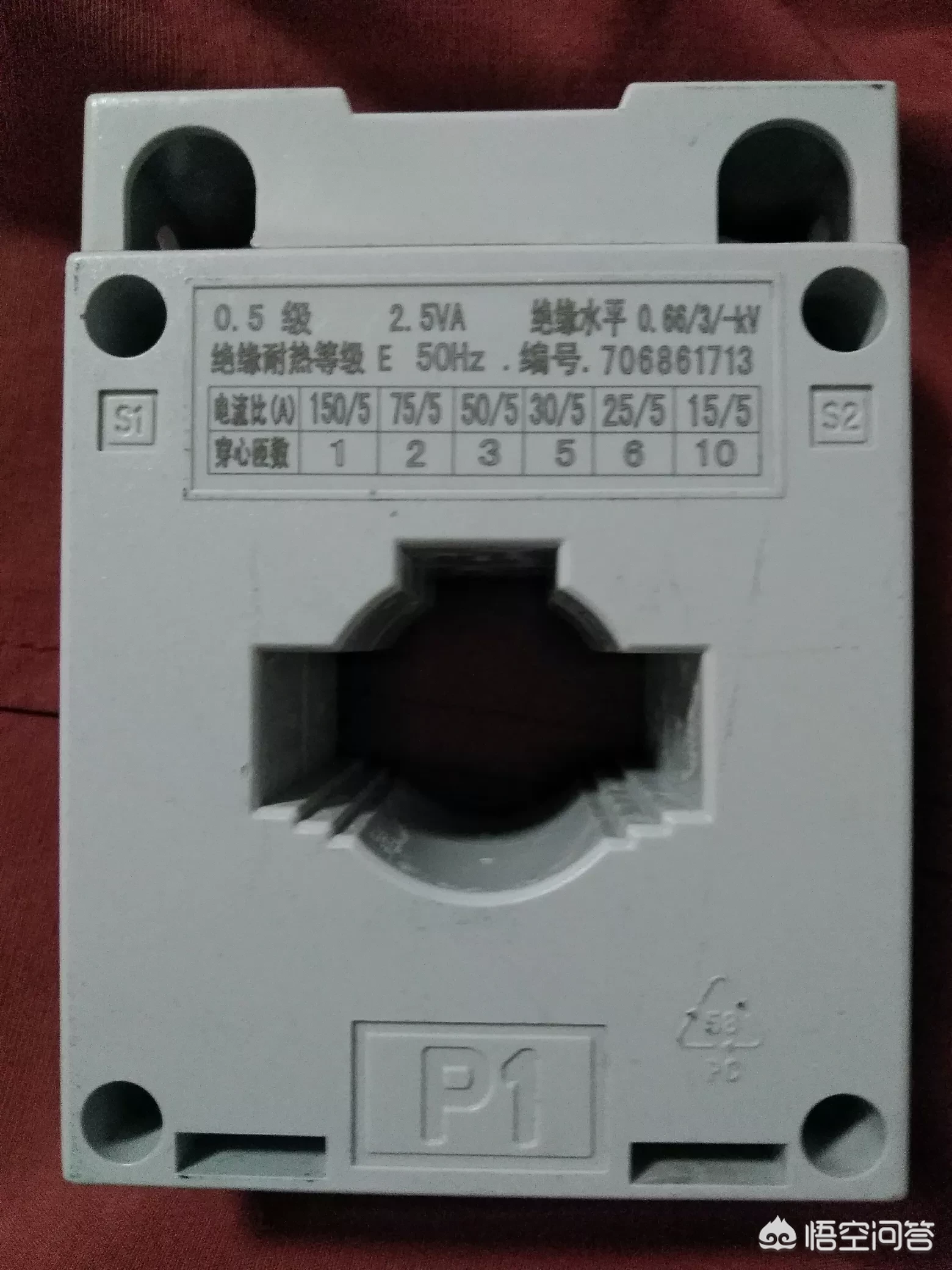

图例中电流互感器铭牌明确标有穿心匝数及对应的电流比。穿心匝数其实就是电流互感器一次侧电源线穿绕的次数。比如：
①＂150/5 —— 1＂ 即电源线穿过互感器 1 次，互感器的倍是 30 倍。参考图例如下，
②＂75/5 —— 2＂ 即电源线穿过互感器 2 次，互感器的倍率是 15 倍。参考图例如下，
依此类推
＂50/5——3＂即穿3次，倍率10倍
＂30/5——5＂即穿5次，倍率6倍
……
３、一般地，当实际电流与互感器的一次电流相差太大时，可采用一次线穿绕的方法。但在实际操作中，可能会出现如下情形：
① 或许电源线较粗、硬度过大，只方便穿一次，如下图，

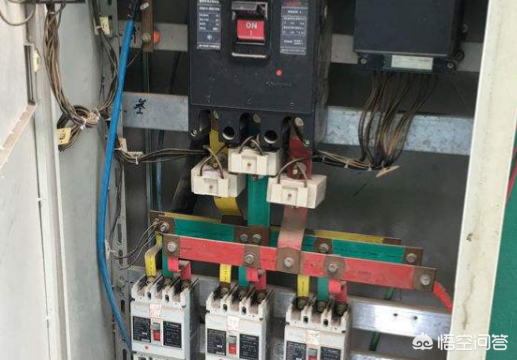

② 或许穿过互感器的不是电线，而是铜排或铝排，仅仅能穿一次，如下图，
因此，要根据负荷量等实际情况，尽可能选择与用电电流相近的电流互感器。
♥ 回到题主的提问：电流互感器的电流比是 100/5，配图中电源线穿绕互感器 1 次，即此时电流互感器的倍率是 20 倍。实际用电量就是电能表所显示的数字乘以 20 的积。
个人观点，谨供参考。
