笔记本电脑电源线上的圆柱是什么？
这个是用来抑制笔记本传导和辐射发射的。

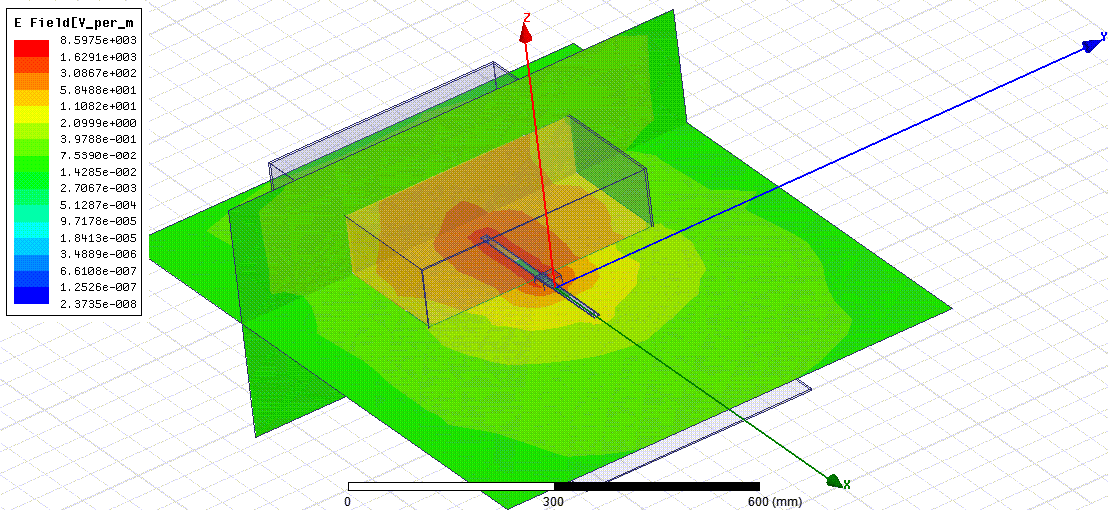

例如下面这个仿真图，盒子里面线缆的电磁发射很强，颜色很深。但是在盒子出来的地方增加一个磁环以后，外面线缆发射出来的电磁场就小了很多。
这个圆柱体外面是塑封，里面是一个套在线缆上的磁环，其材质主要成分为铁氧体材料，外添加一些镍或者锰或者其他金属氧化物，以调节其参数，以便可以使用在不同的场合。

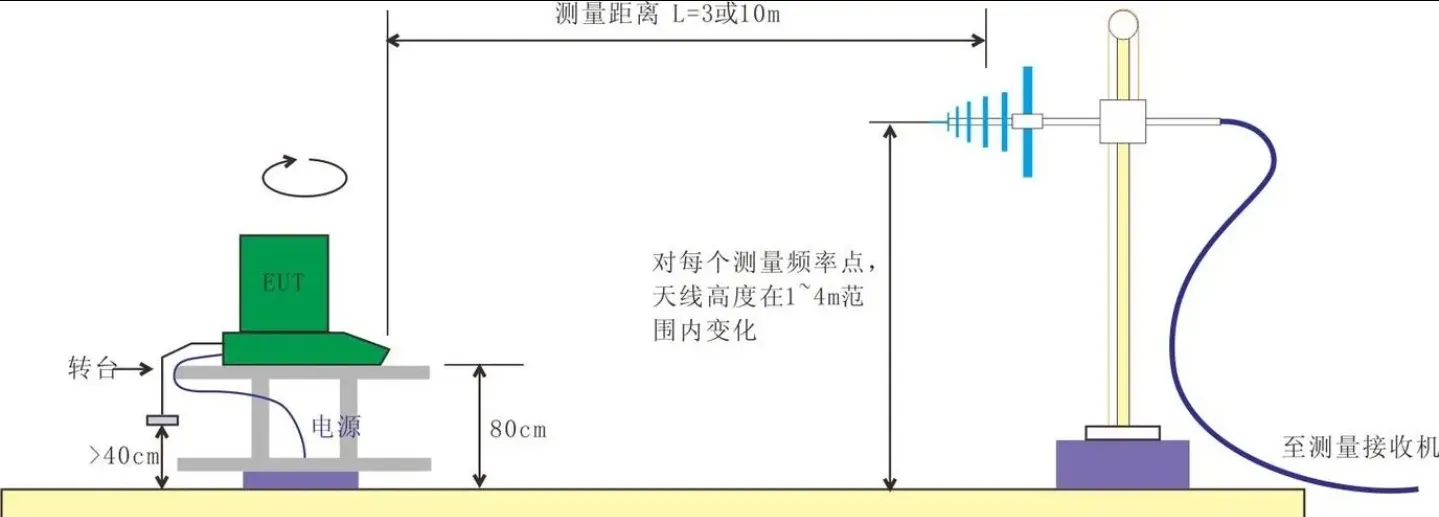

笔记本电源也称adaptor，或者适配器，一般由台达或者其它电源厂家生产制造，然后贴牌给笔记本厂家。这样一款原始电源需要适配各种厂家的笔记本，甚至其他设备。同时大家组合在一起测试，还要满足不同国家的标准要求。所以会预留一些措施，以应对可能的EMI（主要是辐射或者传导）问题。主要的预留措施之一就是这个磁环，它对线缆中的差模电流没影响，但对共模电流来说，相当于增加了一点阻抗（Z0=ZL+ZR）。且在一定频率范围内，频率越高，阻抗越高。在高频，例如几十MHz情况下，其阻抗可以与自由空间辐射阻抗相比较，甚至更大。这个时候，它的加入就能有效的抑制线缆上这个频率段的电流强度，从而降低辐射能量，顺利通过EMC测试。
磁环一直或者永远都是EMC的好朋友。。。
笔记本电脑电源线上的圆柱是什么？
笔记本电脑电源线上的园柱是什么？

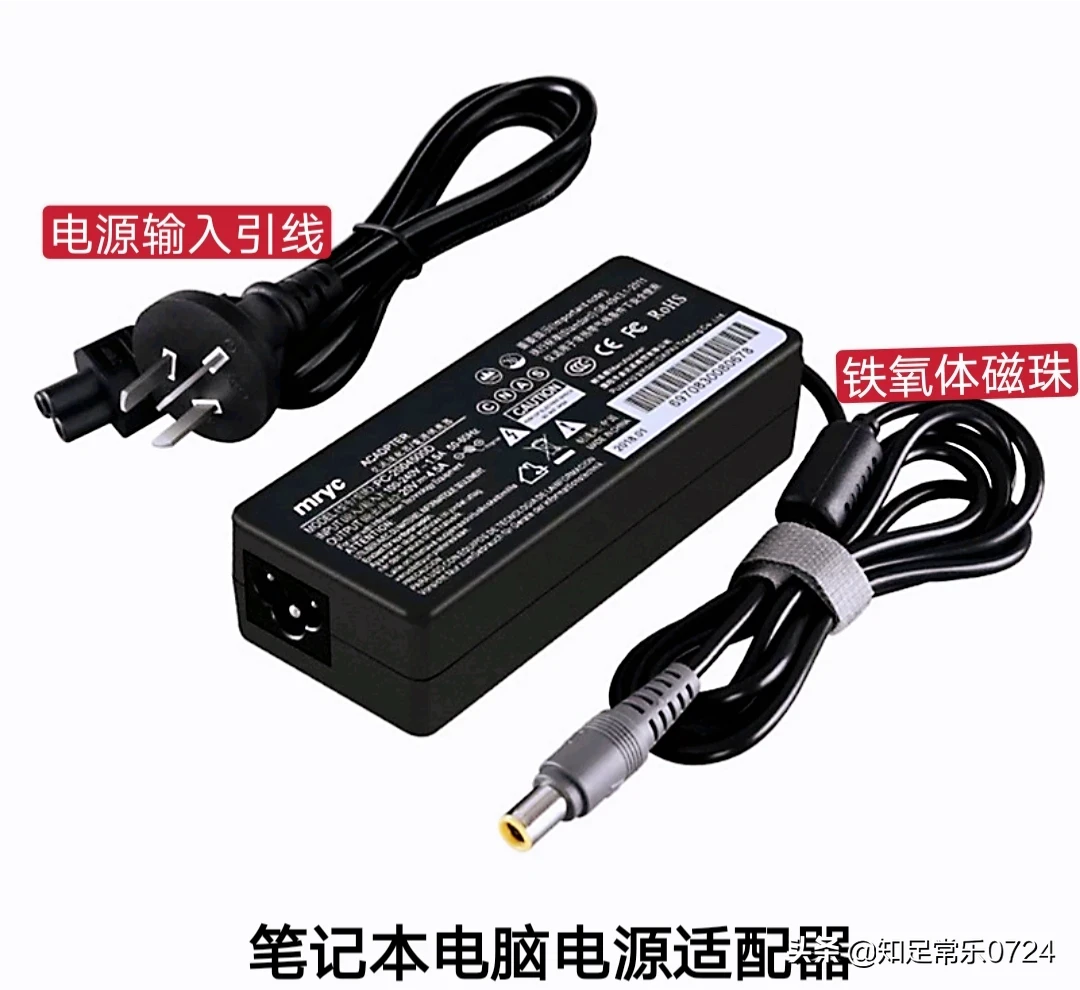

★部分笔记本电脑的电源线上经常出现一个黑色的园柱子，其实它的内部是高强度漆包线穿绕在高频铁氧体中的，只是将铁氧体及线圈用绝缘软塑料进行封装而已。见下图所示。
★我们常见的笔记本电脑电源线有一个圆柱体是用来干什么的？这些电源线上的圆柱体“小疙瘩”被称为铁氧体磁珠或铁氧体扼流圈，它们存在的目的就是减少不必要的信号或噪声，或者说是抗干扰磁珠；
我们都知道，当两个电气设备通过电缆线连接之后，这个电缆就扮演着天线的角色；那么问题来了，像所有天线一样，这些电缆也可以接收，信号频率越高，越容易辐射出去，而一般的信号线都是没有屏蔽层的，那么这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号。传播从其他不相关的设备中传出来的信号，它称为谐波干扰信号，这样它们会产生噪声或是无用信号的干扰，而铁氧体磁珠就能消除广播信号，确保电缆不会发送其他干扰信号。
★这种结构的铁氧体磁环作用，能够使正常有用的低压直流20V4.5A电流或者交流50Hz电流顺利通过导线连接至笔记本中电源电路，将电网中的高频杂波信号很好的隔离掉，简单理解它可以抑制高频干扰信号的通过，而且成本低廉。
铁氧体磁环的效果与电路阻抗有关：电路的阻抗越低，则磁环的滤波效果越好。因此，在一般铁氧体材料的产品手册中，并不给出铁氧体材料的插入损耗，而是给出铁氧体材料的阻抗，铁氧体材料的阻抗越大，滤波效果也越好。 电流的影响: 当穿过铁氧体磁环的导线中流过较大的电流时，滤波器的低频插入损耗会变小，高频插入损耗变化不大。要避免这种情况发生，在电源线上使用时，可以将电源线与电源回流（火线L和零线N）线同时穿过铁氧体。
